كيفية اختيار مرشحات الهواء لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة AHU التجارية؟

يتطلب اختيار حل تنقية الهواء لوحدات معالجة الهواء التجارية (AHUs) إجراء توازن دقيق. يجب على مديري المرافق حماية جودة الهواء الداخلي (IAQ) أثناء إدارة استهلاك الطاقة. يحتاجون أيضًا إلى الحفاظ على عمر المعدات. تفرض الإرشادات الصحية بشكل متزايد معايير ترشيح أكثر صرامة عبر المساحات المشتركة. غالبًا ما تؤدي ترقية الوسائط لتلبية هذه المتطلبات إلى مقاومة كبيرة لتدفق الهواء. يمكن أن تؤدي هذه المقاومة إلى إجهاد محركات مروحة التدفئة والتهوية وتكييف الهواء (HVAC) القديمة بشدة. مع مرور الوقت، فإنه يسبب الأعطال الميكانيكية المتتالية. يتطلب قرار الشراء الناجح تقييم الكفاءة مقابل قدرة النظام. يجب علينا مراجعة فترات الصيانة واستخدام الطاقة على المدى الطويل بعناية. يستكشف هذا الدليل كيفية مطابقة درجات الترشيح مباشرةً مع إمكانيات النظام. سوف تتعلم كيفية التنقل في أطر الأداء الرئيسية. سوف نقوم بدراسة فئات الوسائط الأساسية ونسلط الضوء على مخاطر التنفيذ الشائعة. تضمن مواءمة المواصفات مع واقع النظام التشغيل الأمثل والموثوقية على المدى الطويل.

الوجبات السريعة الرئيسية

• توفر تقييمات MERV الأعلى ترشيحًا أفضل ولكنها يمكن أن تزيد الضغط الثابت، مما قد يؤدي إلى إتلاف محركات المنفاخ إذا كان النظام يفتقر إلى سعة المروحة المطلوبة.

• يؤثر تصميم الفلتر بشكل مباشر على تكاليف الطاقة؛ توفر الخيارات عالية السعة مثل مرشح بنك V أقصى مساحة للسطح مع انخفاض الضغط.

• إن تقييم المرشحات بشكل صارم بناءً على سعر الشراء الأولي يتجاهل ما يصل إلى 80% من تكلفة دورة حياتها الفعلية، والتي تهيمن عليها الطاقة اللازمة لدفع الهواء من خلالها.

• يعد التثبيت الصحيح، بما في ذلك الحشية المانعة للتسرب، أمرًا بالغ الأهمية مثل وسائط الفلتر نفسها لمنع تجاوز الهواء.

صياغة القرار: الامتثال لـ IAQ مقابل قيود النظام

قبل شراء أي فلتر هواء ، يجب عليك تحديد معايير نجاح واضحة. يشكل إنشاء الامتثال الأساسي أساس أي استراتيجية للمنشأة. يجب عليك استشارة معيار ASHRAE 52.2. ويوضح طرق الاختبار لتقييم الأداء. تحدد قوانين البناء المحلية أيضًا الحد الأدنى المقبول للمساحات التجارية. تحتاج إلى تلبية هذه المعايير لضمان سلامة الركاب.

بعد ذلك، يجب علينا معالجة واقع الضغط الساكن. تؤثر مقاومة الفلتر بشكل مباشر على استخدام طاقة مروحة HVAC. عندما يندفع الهواء عبر الوسائط، فإنه يخلق انخفاضًا في الضغط. عادةً ما تخلق الوسائط ذات الكفاءة الأعلى مقاومة أكبر. يجب أن يعمل محرك المروحة لديك بقوة أكبر لدفع الهواء. ويستهلك عبء العمل المتزايد هذا المزيد من الكهرباء. إذا تجاوزت المقاومة قدرة النظام، ينخفض ​​تدفق الهواء بشكل ملحوظ.

تؤثر المتطلبات الخاصة بالمنشأة بشكل كبير على اختيارك. تتطلب البيئات المختلفة أساليب متميزة.

1. مساحات المكاتب العامة: ركز على إزالة حبوب اللقاح والغبار والمواد المسببة للحساسية الشائعة. عادة ما تكون درجة الكفاءة المعتدلة كافية.

2. مرافق الرعاية الصحية: المطالبة بفرض رقابة صارمة على مسببات الأمراض المحمولة جواً. يجب عليك نشر إستراتيجيات الترشيح المتقدمة لحماية المرضى المعرضين للخطر.

3. التصنيع الصناعي: مواجهة أحمال الجسيمات الثقيلة. تتطلب هذه المساحات وسائط قوية قادرة على التعامل مع كميات كبيرة من الغبار.

يجب عليك الموازنة بين هذه المتطلبات الفريدة وإمكانيات المعجبين الحالية لديك. غالبًا ما تؤدي الترقية العمياء إلى الإجهاد الميكانيكي.

أفضل الممارسات للامتثال:

قم دائمًا بتوثيق الضغط الثابت الأساسي لديك. استخدم مقياس الضغط الرقمي عبر بنك التصفية. سجل هذه البيانات شهريا. يقوم بإنشاء سجل أداء موثوق.

الأخطاء الشائعة:

تتجاهل العديد من فرق المنشأة قوانين البناء المحلية أثناء التعديلات التحديثية. إنهم يفترضون أن الأنظمة الأقدم تتمتع بوضع الجد. استشر دائمًا مهندسًا ميكانيكيًا للتحقق من متطلبات الكود الحالية. وهذا يمنع انتهاكات الامتثال.

فئات وتطبيقات مرشحات الهواء التجارية الأساسية

يساعدك فهم فئات الوسائط المختلفة على تحسين تكوين AHU الخاص بك. كل نوع يؤدي وظيفة محددة. نقوم بتصنيفها على أساس الكفاءة والتصميم والتطبيق المقصود. يؤدي تحديد الفئة الخاطئة إلى إضعاف البنية التحتية لنظام التدفئة والتهوية وتكييف الهواء (HVAC) بالكامل.

المرشحات المسبقة (الألواح المطوية)

تعمل الألواح المطوية كخط دفاع أول. إنها تحمي المرشحات النهائية وملفات AHU من الجسيمات الكبيرة. تتراوح هذه الوحدات عادة من MERV 8 إلى 10. ويجب عليك تقييمها على أساس القدرة على احتجاز الغبار. تعمل السعة العالية على إطالة عمر الوسائط النهائية الباهظة الثمن. فهي تلتقط الوبر وحبوب اللقاح وجزيئات الغبار الكبيرة بشكل فعال. تعمل إستراتيجية التصفية المسبقة القوية على منع تلوث الملف. تقوم الملفات النظيفة بنقل الحرارة بكفاءة أكبر.

المرشحات الثانوية/النهائية (مرشحات الحقيبة والجيب)

تقوم مرشحات الأكياس والجيب بالتقاط الجزيئات الدقيقة في البيئات التجارية. وتقع عادةً بين MERV 11 و15. يجب عليك موازنة قيود العمق داخل وحدة AHU مع معدلات تدفق الهواء المطلوبة. توفر الجيوب العميقة مساحات سطحية كبيرة. ومع ذلك، فهي تتطلب مساحة فعلية كافية داخل الوحدة. إذا تقلب تدفق الهواء، يمكن أن تتدلى الجيوب. عندما تتدلى الجيوب، يمكن أن يخرج الغبار المحصور. ويعود إلى تيار الهواء. يجب عليك الحفاظ على تدفق هواء ثابت لإبقاء الجيوب منتفخة.

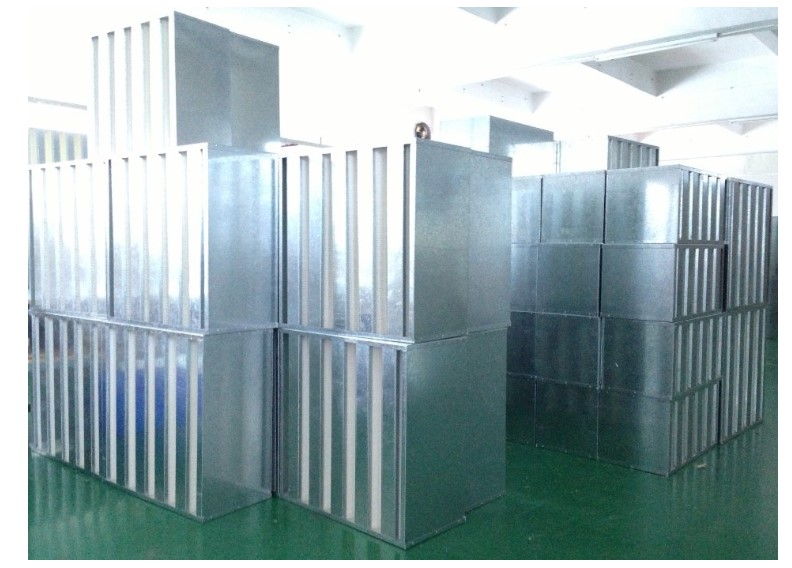

مرشحات جامدة ذات قدرة عالية

تتفوق الخيارات عالية الكفاءة مثل مرشح بنك V في أنظمة حجم الهواء المتغير (VAV). يقدمون تقييمات MERV 13 إلى 16+. تدعم هذه الوحدات الصلبة التطبيقات عالية السرعة بشكل لا تشوبه شائبة. إنها تتميز بتصميم ديناميكي هوائي ومساحة سطحية ضخمة للوسائط. يقلل هذا البناء من استخدام الطاقة ويطيل دورات الصيانة. إنها تحافظ على السلامة الهيكلية حتى عندما يتغير تدفق الهواء بشكل كبير. وعلى عكس إصدارات الجيب، فإنها لا تتدلى أو تتساقط جزيئات أبدًا.

مرشحات هيبا

تتطلب البيئات الحرجة وحدات HEPA. يحققون معدلات التقاط تصل إلى 99.97% أو أعلى. تعتمد المستشفيات وغرف الأبحاث عليها بشكل كبير. ومع ذلك، فهي مبالغة بالنسبة للمكاتب التجارية القياسية. أنها تسبب انخفاض الضغط الشديد. أنت بحاجة إلى تكوينات AHU مخصصة للتعامل معها. لا تستطيع الأنظمة القياسية دفع كمية كافية من الهواء عبر وسائط HEPA. يجب عليك تعزيز غلاف AHU. وإلا فإن الضغط السلبي الشديد سوف يؤدي إلى انهيار مجاري الهواء.

إطار عمل MERV: مطابقة الكفاءة لنتائج الأعمال

تحدد قيمة الحد الأدنى لتقرير الكفاءة (MERV) مدى فعالية الوسائط في التقاط أحجام جسيمات معينة. إن إزالة الغموض عن هذا الإطار أمر بالغ الأهمية لتخطيط المرافق.

دعونا نترجم التقييمات المشتركة إلى نتائج عملية. يتعامل MERV 8 مع التخفيف القياسي للغبار. فهو يلتقط حبوب اللقاح وعث الغبار والغبار الرملي. يوفر مقاومة منخفضة لتدفق الهواء. يمثل MERV 13 ترقية مهمة. فهو يلتقط الجزيئات الدقيقة، بما في ذلك قطرات الجهاز التنفسي. MERV 15 وما فوق يستهدف جزيئات دقيقة للغاية. إنهم يلتقطون البكتيريا ويدخنون بكفاءة.

أصبحت MERV 13 التوصية القياسية للمباني التجارية بعد الوباء. إنه يوازن بين التقاط مسببات الأمراض المحمولة جواً مقابل انخفاض الضغط المقبول. يحمي شاغلي المبنى من الجزيئات الفيروسية. وفي الوقت نفسه، يمنع الضغط الشديد على محركات التدفئة والتهوية وتكييف الهواء القياسية. يمكن لمعظم وحدات AHU الحديثة استيعاب وسائط MERV 13. تحتاج ببساطة إلى التحقق من حدود الضغط الثابت.

دعونا استكشاف السيناريو العملي. تخيل ترقية مبنى مكتبي قديم من MERV 8 إلى MERV 13. تتعامل وسائط MERV 8 مع حبوب اللقاح بشكل جيد. ومع ذلك، طالب المستأجرون بحماية أفضل ضد هباء الجهاز التنفسي. التقطت ترقية MERV 13 هذه الهباء الجوي الناعم بشكل فعال. ومع ذلك، فشل فريق المنشأة في التحقق من منحنى المروحة. زادت الوسائط الجديدة من المقاومة بمقدار 0.3 بوصة من مقياس الماء. كافح محرك المروحة الأقدم بشكل كبير. وفي غضون ثلاثة أسابيع، تجمدت ملفات المبخر بشكل صلب. انخفض تدفق الهواء إلى حد ضئيل.

يسلط هذا السيناريو الضوء على العلامات التحذيرية للإفراط في الترشيح. يؤدي اختيار تصنيف مرتفع جدًا لنظامك الحالي إلى حدوث مشكلات خطيرة. تشمل الأعراض ما يلي:

• الملفات المجمدة: انخفاض تدفق الهواء يسمح لملفات المبخر بالهبوط إلى ما دون درجات حرارة التجمد.

• انخفاض تدفق الهواء: لا يستطيع المنفاخ دفع الهواء عبر الوسائط الكثيفة، مما يترك المساحات منخفضة التهوية.

• زيادة ضجيج المنفاخ: يجهد المحرك بصوت مسموع أثناء محاولته التغلب على المقاومة العالية.

• الإرهاق المتكرر للمحرك: ترتفع درجة حرارة المكونات المثقلة بالعمل وتفشل قبل الأوان.

مخاطر التنفيذ: الترقيات والتعديلات التحديثية والفشل

تتضمن ترقية إستراتيجية الترشيح العديد من المخاطر التشغيلية. غالبًا ما يواجه مديرو المرافق تحديات غير متوقعة أثناء عمليات التعديل التحديثي. التخطيط السليم يخفف من هذه القضايا بشكل فعال.

عمليات تدقيق سعة المروحة

يجب عليك إجراء تدقيق لسعة المروحة قبل أي ترقية رئيسية. يحتاج فني التدفئة والتهوية وتكييف الهواء (HVAC) إلى التحقق من قوة المحرك. يجب عليهم تحليل منحنيات المروحة المحددة الخاصة بك. الترقية إلى تصنيف أعلى كفاءة يزيد من المقاومة. إذا لم تتمكن المروحة من التعامل مع هذا الضغط، ينهار أداء النظام. سيقوم الفني بقياس الضغط الساكن الموجود. ويقومون بمقارنة هذه البيانات بمواصفات الوسائط الجديدة. هذه الخطوة تمنع فشل المحرك الكارثي. لا تخمن أبدًا سعة المروحة لديك. اعتمد دائمًا على القياسات المادية الموثقة.

تجاوز التسرب: القاتل مرشح

تجاوز التسرب يدمر كفاءة الترشيح. يأخذ الهواء القذر المسار الأقل مقاومة. في حالة وجود فجوات حول الإطار، يتجاوز الهواء الوسائط بالكامل. وهذا يجعل تقييمات MERV العالية عديمة الفائدة تمامًا. تتسبب مسارات AHU المتدهورة في كثير من الأحيان في حدوث هذه المشكلة. تسمح الحشيات المفقودة أيضًا للهواء غير المعالج بالمرور عبرها. الحجم غير المناسب يترك فجوات مرئية. يجب عليك التأكد من وجود ختم محكم حول كل وحدة. نوصي باستخدام حشوات رغوية ذات خلايا مغلقة عالية الجودة. افحص المسارات أثناء كل دورة تغيير. قم بإصلاح أي معدن مثني أو صدئ على الفور. يضمن الختم المثالي مرور كل الهواء عبر الوسائط الواقية.

الرطوبة والوسائط تبلد

تشكل المناخات ذات الرطوبة العالية تهديدات فريدة لأنظمة الترشيح. تعمل الرطوبة على إضعاف بعض مواد الإطار بسرعة. يجب عليك تقييم متانة الإطار بعناية.

• لوحة المشروبات: شائعة وخفيفة الوزن. ومع ذلك، فإنه يمتص الرطوبة بسهولة. يمكن أن تنهار في الظروف الرطبة.

• الفولاذ المجلفن: متين للغاية ومقاوم للصدأ. وهو يدعم الوسائط الثقيلة دون الانحناء.

• الإطارات البلاستيكية: مقاومة للماء. إنها توفر صلابة ممتازة للبيئات عالية الرطوبة.

إذا انهار الإطار، تتدلى الوسائط. وهذا يخلق تسربات تجاوزية هائلة. في أسوأ السيناريوهات، يتم امتصاص الوسائط مباشرة في عجلة المنفاخ. اختر دائمًا إطارات مقاومة للرطوبة للمناطق الساحلية أو الرطبة. يضمن اختيارك أداءً ثابتًا طوال دورة الصيانة.

خاتمة

اعتمد قرارك النهائي على تدقيق النظام الموثق. يجب عليك تحديد الحد الأقصى للضغط الثابت المسموح به لجهاز AHU. قم بمحاذاة هذه البيانات مباشرةً مع أهداف الجودة الداخلية المحددة لمنشأتك. لا تعتمد مطلقًا في قراراتك على تحقيق أعلى تصنيف ممكن للكفاءة. تؤدي الترقيات العمياء في كثير من الأحيان إلى عطل ميكانيكي.

الخطوات التالية القابلة للتنفيذ:

• تعاون مع مهندس HVAC لرسم خريطة لمنحنيات المروحة الحالية لديك بدقة.

• قم بإجراء فحص مادي لمسارات الفلتر واستبدل الحشيات البالية.

• قارن بين الوسائط المطوية القياسية والبدائل ذات الضغط المنخفض لتحسين تدفق الهواء.

• قم بتركيب أجهزة قياس الضغط الرقمية عبر بنوك المرشحات الخاصة بك لمراقبة المقاومة في الوقت الفعلي.

التعليمات

س: ما هو تصنيف MERV الموصى به لمباني المكاتب التجارية؟

ج: توصي ASHRAE عادةً بـ MERV 13 للمكاتب التجارية. إنه يوازن بين التقاط مسببات الأمراض المحمولة جواً مع مقاومة تدفق الهواء التي يمكن التحكم فيها. إذا لم تتمكن الأنظمة القديمة من التعامل مع انخفاض الضغط المتزايد، فاستخدم MERV 8 أو 11 كحد أدنى لخط الأساس. تحقق دائمًا من سعة المروحة لديك قبل الترقية.

س: هل يمكن ترقية أي نظام تجاري للتدفئة والتهوية وتكييف الهواء (HVAC) إلى نظام ترشيح HEPA؟

ج: لا. تخلق وسائط HEPA ضغطًا ثابتًا للغاية. لا تستطيع المراوح التجارية القياسية دفع ما يكفي من الهواء من خلالها. تتطلب الترقية محركات مروحة متخصصة، وإطارات معززة، وأغلفة وحدة معالجة الهواء المعاد تصميمها بالكامل. ستشهد الأنظمة القياسية انخفاضًا شديدًا في تدفق الهواء وفشلًا ميكانيكيًا.

س: كم مرة يجب استبدال مرشحات الهواء التجارية؟

ج: يجب أن تعتمد عمليات الاستبدال على قراءات انخفاض الضغط عبر مقياس الضغط، وليس على جدول تقويمي صارم. عندما تصل المقاومة إلى الحد الأقصى الذي حددته الشركة المصنعة، قم بتبديل الوسائط. ومع ذلك، تتطلب المرشحات المسبقة عادةً تغييرها كل ثلاثة إلى أربعة أشهر لحماية المراحل النهائية.

س: ما الفرق بين مرشح الجيب وفلتر بنك V؟

ج: توفر بنوك V سلامة هيكلية صارمة. تظل مستقرة أثناء ظروف تدفق الهواء المتغيرة. تتميز مرشحات الجيب بأكياس قماشية قابلة للنفخ. إذا تقلب تدفق الهواء، يمكن أن تتدلى الجيوب وتتخلص من الجزيئات المحاصرة. غالبًا ما تحتوي نماذج الجيب على حواجز أولية أقل للدخول، لكن الوحدات الصلبة تؤدي أداءً أفضل بكثير في أنظمة VAV.
