كيف تدعم أنظمة FFU تدفق الهواء الصفحي في غرف خالية من الغبار؟

في الغرف الخالية من الغبار الخاضعة للتنظيم الصارم عبر قطاعات أشباه الموصلات والأدوية والتكنولوجيا الحيوية، يؤثر التلوث الجزئي بشكل مباشر على إنتاجية المنتج والامتثال التنظيمي. حتى انحراف الجسيمات البسيط يمكن أن يضر بدفعات الإنتاج بأكملها. إنه يؤدي إلى خسارة كبيرة في الإيرادات وفشل في مراقبة الجودة. غالبًا ما تكافح أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) المركزية التقليدية للحفاظ على تدفق الهواء المستمر أحادي الاتجاه المطلوب لهذه البيئات الحساسة. وكثيرًا ما يغادرون المناطق الميتة حيث تتراكم الجسيمات المحمولة جواً، ويفشلون في تلبية معايير تصنيف ISO الصارمة باستمرار.

ولحل هذا التحدي المستمر، تعتمد المرافق الحديثة على حلول متخصصة لتوفير تحكم بيئي دقيق على مستوى السقف. سوف تتعلم كيف أن دمج عالية الأداء معدات تنظيف الهواء يحافظ على تدفق الهواء الصفحي الذي لا تشوبه شائبة. سنستكشف كيف تعمل هذه الوحدات اللامركزية على تخفيف مخاطر نقطة الفشل وتحسين أداء غرف الأبحاث. توفر الأنظمة المحددة بشكل صحيح توحيد السرعة المطلوبة لإزالة الملوثات بشكل فعال. يوضح هذا الدليل الأبعاد الهندسية الأساسية وحقائق التنفيذ التي يجب عليك تقييمها قبل الانتهاء من ترقية منشأتك التالية.

الوجبات السريعة الرئيسية

• خط الأساس للأداء: تحقق أنظمة FFU تدفق الهواء الصفحي من خلال الحفاظ على سرعة موحدة (عادةً 0.45 م/ث ± 20%) لمنع اضطراب الجسيمات.

• قابلية التوسع والتحكم: توفر شبكات FFU اللامركزية إمكانية التوسع المعياري وتخفيف نقاط الفشل المعزولة مقارنة بوحدات معالجة الهواء المركزية.

• معايير التقييم: يتطلب الشراء الفعال تقييم كفاءة المحرك (ECM مقابل AC)، ودرجة المرشح (HEPA مقابل ULPA)، ومواد الإسكان مقابل متطلبات الامتثال المحددة للمنشأة.

• واقع التنفيذ: يعد توافق شبكة السقف، وإمكانيات الضغط الثابت، ووقت التوقف عن العمل في صيانة دورة الحياة من الاختناقات التشغيلية الأساسية التي يجب تقييمها قبل وضع قائمة مختصرة للموردين.

دور FFUs في الحفاظ على تدفق الهواء الصفحي أحادي الاتجاه

تخلق طرق توزيع الهواء القياسية دوامات داخلية ودوامات مضطربة. تحبس هذه الدوامات الجزيئات الموجودة في الهواء المحيط. أنها تمنع الملوثات من الخروج من المنطقة الحرجة بكفاءة. يأخذ التدفق الصفحي نهجًا ميكانيكيًا مختلفًا تمامًا. يستخدم تيارات هوائية مستمرة ومتوازية لإزالة الملوثات المحمولة جواً بلطف إلى الأسفل. يدفع الهواء النظيف الجزيئات نحو شبكات العودة ذات المستوى المنخفض. تمنع هذه الطريقة أحادية الاتجاه التلوث المتبادل بين محطات العمل. فهو يضمن الإزالة الفورية للجسيمات الناتجة عن المشغلين أو الآلات.

تعمل الجلسات العامة المضغوطة ووسائط الألياف الزجاجية الدقيقة معًا ميكانيكيًا. يقومون بتوزيع الهواء الوارد بالتساوي عبر وجه الفلتر بالكامل. تعتمد آلية الأساسية FFU على منفاخ داخلي لسحب الهواء من قاعة السقف. إنه يجبر هذا الهواء من خلال مصفوفة مرشح عالية الكثافة. تعمل الألواح المحيرة الداخلية على توجيه تدفق الهواء بشكل مثالي. إنها تمنع الهواء من التوجيه مباشرة أسفل محور المحرك. يضمن هذا التصميم أن كل بوصة مربعة من وسائط الفلتر تحصل على حجم هواء متساوٍ.

يعمل توحيد السرعة بمثابة خط الأساس الهندسي المطلق للنجاح. تملي معايير الصناعة سرعة هواء ثابتة تبلغ 0.45 متر في الثانية. يؤدي التباين عبر وجه المرشح حتمًا إلى مناطق ميتة في غرف الأبحاث. إذا انخفض أحد الأقسام عن السرعة المستهدفة، تتشكل جيوب الضغط السلبي. تقوم هذه الجيوب بسحب الهواء المحيط غير المفلتر إلى المنطقة النظيفة. يجب عليك تحديد الوحدات القادرة على توصيل عمود من الهواء غير المنقطع. تمنع السرعة المنتظمة حدوث اضطراب موضعي وتحمي نتائج العمليات الحرجة.

أبعاد التقييم الرئيسية لمعدات تنظيف الهواء الصناعية

كفاءة الترشيح والامتثال للمعايير

اختيار درجة الترشيح الصحيحة يحدد خط الأساس الخاص بالامتثال. يجب أن تفرق المنشآت بعناية بين تقنيات HEPA وULPA بناءً على متطلبات فئة ISO 14644. تعمل مرشحات HEPA على احتجاز 99.99% من الجسيمات عند عتبة 0.3 ميكرون. إنها تخدم بيئات ISO Class 5 إلى ISO Class 8 بشكل فعال. تلتقط مرشحات ULPA 99.9995% من الجزيئات حتى 0.12 ميكرون. أنت بحاجة إلى تقنية ULPA للتحكم الشديد في الميكرون الفرعي في بيئات ISO من الفئتين 3 و4.

يؤدي تقييم سلامة ختم الوسائط إلى منع التسربات الالتفافية في البيئات عالية المخاطر. الختم المخترق ينفي أفضل وسائط الترشيح. تستخدم أختام الحشية رغوة النيوبرين أو السيليكون المضغوطة على شبكة السقف. إنها تعمل بشكل جيد ولكنها يمكن أن تتحلل على مدى فترات طويلة. توفر أختام الجل بديلاً متفوقًا إلى حد كبير للتطبيقات المهمة. إنها تستخدم قناة سائلة غير نيوتونية تخترقها حافة سكين المرشح. وهذا يخلق حاجزًا محكمًا لا تشوبه شائبة. يبقى سليما حتى أثناء التحولات الهيكلية الطفيفة.

تكنولوجيا المحركات وكفاءة الطاقة

يعد إجراء تحليل دقيق لمحركات التيار المتردد مقابل المحركات ذات التبديل الإلكتروني (ECM) أمرًا إلزاميًا. توفر محركات التيار المتردد تكلفة أقل للمكونات الأولية. ومع ذلك، فهي تعمل بسرعات ثابتة وتستهلك كمية كبيرة من الكهرباء. تستخدم وحدات ECM معالجًا دقيقًا مدمجًا لضبط السرعة ديناميكيًا. إنها تمثل قفزة هائلة في الكفاءة التشغيلية. في حين أنها تتطلب تخطيطًا أوليًا أعلى، فإن ملف الطاقة طويل المدى يبدو مختلفًا تمامًا.

تساعد معالجة تأثير النفقات التشغيلية على تبرير اختيار التكنولوجيا. عادةً ما تعمل وحدات ECM على تقليل استهلاك الطاقة المباشر بنسبة تصل إلى 50 بالمائة. يؤدي هذا التخفيض إلى انخفاض فواتير الخدمات بشكل كبير على مدى عمر عشر سنوات. علاوة على ذلك، تولد وحدات التحكم الإلكترونية حرارة أقل بكثير أثناء التشغيل المستمر. تشع محركات التيار المتردد الحرارة الزائدة مباشرة في غلاف غرفة الأبحاث. من خلال اعتماد تقنية ECM، يمكنك في نفس الوقت تقليل أحمال التبريد الثانوية الموضوعة على مبردات HVAC الأولية.

عتبات الصوتية والاهتزاز

يؤدي تقييم مستويات معايير الضوضاء (NC) إلى حماية صحة المشغل وسلامته. غالبًا ما تُحدث المصفوفات عالية الكثافة ضوضاء مهنية كبيرة. يولد السقف المليء بمئات المنافيخ العاملة تأثيرًا صوتيًا مركبًا. يجب عليك إجراء تقييم صارم للادعاءات المحيرة الداخلية وجودة عزل الصوت. تقوم الشركات المصنعة من الدرجة الأولى بدمج الرغوة الصوتية المتخصصة داخل الهيكل. يؤدي هذا إلى إضعاف نطاقات التردد المحددة الناتجة عن عجلة المنفاخ. تهدف إلى تصنيفات الوحدة الفردية أقل من 50 ديسيبل بسرعات التشغيل القياسية.

يتطلب عزل الاهتزازات اهتمامًا وثيقًا في المنشآت الحساسة للغاية. لا يمكن للمرافق التي تستخدم أدوات القياس الحساسة أو معدات الطباعة الحجرية أن تتحمل الاهتزازات الدقيقة. تقوم الدفاعات غير المتوازنة بنقل الطاقة الحركية مباشرة عبر شبكة السقف. تنتقل هذه الطاقة عبر الجدران وتعطل عمليات التصنيع على نطاق النانومتر. تحديد التوازن الديناميكي لجميع المكونات الدوارة. تتطلب منصات عزل الاهتزاز بين حامل المحرك والغلاف الخارجي. يكسر هذا الفصل المادي مسار نقل الاهتزاز بشكل فعال.

حقائق التنفيذ: دمج وحدات FFU في غرف خالية من الغبار

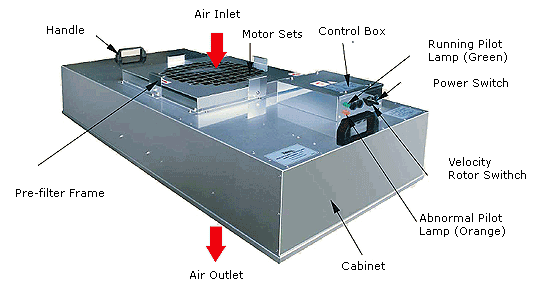

يعد تقييم أبعاد السكن مقابل شبكة سقف غرفة الأبحاث الخاصة بك خطوة مبكرة حاسمة. يجب عليك مطابقة الأجهزة مع الملفات الهيكلية الموجودة أو المخطط لها. تهيمن التكوينات القياسية 2x4 على التخطيطات العامة لغرف الأبحاث. ومع ذلك، غالبًا ما تستخدم الأجنحة الصيدلانية المتقدمة ملفات تعريف مخصصة على شكل دمعة. تعمل هذه التشكيلات المخصصة على تقليل انقطاع تدفق الهواء على طول مفاصل السقف. تأكد من سقوط الوحدة المختارة بشكل مثالي في شبكة T دون التأثير. تسبب النوبات غير المناسبة فجوات مجهرية تؤدي إلى تدمير ضغط الغرفة.

إن تحليل كيفية تعامل النظام مع الضغط الساكن المتزايد يضمن طول العمر. يتم تحميل المرشحات فعليًا بالجسيمات الملتقطة بمرور الوقت. مع انسداد الوسائط، ترتفع مقاومة تدفق الهواء الداخلي بشكل حاد. يجب أن يزيد المنفاخ من خرجه للحفاظ على السرعة المطلوبة البالغة 0.45 م/ث. إذا كانت المعدات تفتقر إلى قدرات الضغط الثابت الكافي، فسوف تنخفض السرعة بشكل غير متوقع. وهذا يعرض للخطر نموذج التدفق الصفحي بأكمله. يجب عليك رسم مراحل تحميل الفلتر التالية:

1. الحالة النظيفة الأولية: انخفاض الضغط المنخفض؛ يعمل المنفاخ عند الحد الأدنى من دورة في الدقيقة.

2. التحميل في منتصف العمر: تتراكم الجسيمات؛ تعمل وحدة التحكم الإلكترونية (ECM) تلقائيًا على زيادة عدد الدورات في الدقيقة للتعويض عن المقاومة.

3. المقاومة الطرفية: يصل الفلتر إلى الحد الأقصى للضغط الآمن؛ تعمل أنظمة المراقبة على تشغيل أجهزة الإنذار البديلة.

يؤدي دمج المرشحات المسبقة إلى تمديد دورة حياة HEPA أو ULPA الطرفية بشكل كبير. يجب ألا تصل الجزيئات الخشنة أبدًا إلى الوسائط الزجاجية الدقيقة الأولية. تلتقط المرشحات المسبقة جزيئات الغبار الأكبر حجمًا قبل دخولها إلى حجرة المنفاخ الرئيسية. تعمل هذه الإضافة البسيطة على تقليل تكرار الاستبدال على المدى الطويل. يستغرق تبديل مرشح مسبق مثبت في الأعلى دقائق ولا يتسبب في أي توقف عن العمل في غرف الأبحاث. إنها ضرورة تشغيلية للحفاظ على أداء ثابت.

يضمن تقييم قدرات التحكم في المجموعة إدارة المرافق القابلة للتطوير. تعتمد الغرف الحديثة الخالية من الغبار على أنظمة تحكم شبكية متطورة. ابحث عن تكامل BMS السلس والتوافق مع Modbus أو BACnet. تسمح الشبكات السلكية أو اللاسلكية للمشغلين بإدارة مئات الوحدات في وقت واحد. تتتبع المراقبة في الوقت الفعلي عدد الدورات في الدقيقة الدقيقة وانخفاض الضغط عبر مناطق مختلفة. يمكنك تطبيق استراتيجيات تقسيم المناطق المستهدفة. يتيح لك ذلك ضبط تدفق الهواء ديناميكيًا في مناطق محددة دون تغيير الغرفة بأكملها.

كفاءة دورة الحياة ومنطق القائمة المختصرة

إن تجاوز تكلفة الوحدة الأساسية يفصل بين مشتريات الهواة وإدارة المرافق الاحترافية. لا يمثل الإنفاق الرأسمالي المقدم سوى جزء صغير من المعادلة الإجمالية. يجب أن تأخذ في الاعتبار معدلات استهلاك الطاقة على المدى الطويل بعناية. ضع في اعتبارك التكرار الدقيق لاستبدال الفلتر الذي تتطلبه بيئتك المحيطة. كما أن تكاليف العمالة للصيانة تتزايد بسرعة. يتطلب تبديل المرشحات الطرفية الثقيلة موظفين متخصصين وإجراءات إعادة اعتماد مكثفة. يؤدي اختيار المعدات المصممة لإجراء تغييرات سريعة في الفلتر بدون أدوات إلى تقليل هذا العبء.

إن تحقيق التوازن بين الامتثال والمتانة يوجه اختيار مواد الإسكان. أعمال الصلب المدرفلة على البارد القياسية المطلية بالمسحوق لمساحات التصنيع العامة. ومع ذلك، فهو يفتقر إلى المقاومة الكيميائية القوية. يوفر Galvalume حماية أفضل للرطوبة ولكنه قد لا يفي بمعايير التعقيم الصارمة. يظل الفولاذ المقاوم للصدأ (SUS 304 أو 316) هو المعيار الذهبي للاستخدام الصيدلاني. إنه يتحمل عمليات الغسل القاسية لبيروكسيد الهيدروجين (VHP) بشكل مثالي. يجب عليك تقييم هذه المواد من خلال العدسة الصارمة للمقاومة الكيميائية وقيود إطلاق الغازات.

يتطلب فحص بيانات الشركة المصنعة تشككًا صارمًا وتحققًا مستقلاً. لا تقبل كتيبات التسويق الداخلي كحقيقة علمية. يجب عليك المطالبة بشهادات اختبار مستقلة لكفاءة التصفية. طلب أدلة موثقة لتوقعات العمر الحركي. قم بمراجعة متوسط ​​الوقت الموثق بين حالات الفشل (MTBF) لمجموعة معدات تنظيف الهواء بأكملها . يسعد البائعون الشرعيون بتقديم تقارير التحقق من طرف ثالث من مختبرات الاختبار الصوتية والديناميكية الهوائية المعترف بها.

خاتمة

• تعامل مع مشترياتك المتخصصة لتوصيل الهواء كاستثمار بالغ الأهمية للمنشأة بدلاً من شراء سلعة عامة. تعمل الأنظمة دون المستوى على إضعاف إنتاجية المنتج وفشل الامتثال للمخاطر.

• قم بإعطاء الأولوية لتقنية ECM والوسائط المختومة بالهلام لضمان الاستقرار على المدى الطويل. إن توفير الطاقة والأداء المانع للتسرب يبرران جهد الاختيار الأولي.

• قم بإجراء فحوصات صارمة للتوافق الهيكلي والصوتي قبل الانتهاء من أي عقد مع البائع. يكاد يكون من المستحيل إصلاح مشكلات الضوضاء والاهتزاز بعد التثبيت.

• يوصي بتركيب تجريبي محلي أو نموذج مفصل لديناميكيات الموائع الحسابية (CFD). يعد هذا بمثابة الخطوة الأكثر منطقية وقابلة للتنفيذ قبل الالتزام ببدء تشغيل شبكة السقف على نطاق واسع.

التعليمات

س: ما هو العمر الافتراضي لمرشح FFU HEPA في بيئة ISO Class 5؟

ج: عادة من 3 إلى 5 سنوات، ويعتمد بشكل كبير على جودة الهواء المحيط، واستراتيجية الترشيح المسبق، وساعات التشغيل المستمرة. مراقبة انخفاض الضغط بدلاً من الاعتماد بشكل صارم على الجداول الزمنية للتقويم.

س: هل يمكن تحديث شبكات FFU في غرف الأبحاث المركزية الحالية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)؟

ج: نعم، ولكنه يتطلب التحقق من سعة الحمل الهيكلي لشبكة السقف الحالية والتأكد من أن وحدة معالجة الهواء الأولية يمكنها توفير هواء مكياج كافٍ لوحدة FFU.

س: كيف تعمل تقنية ECM على تقليل تكاليف تشغيل غرف الأبحاث بشكل خاص؟

ج: توفر وحدات التحكم الإلكترونية تحكمًا دقيقًا في السرعة المتغيرة، مما يسمح للمنشآت بالاتصال مرة أخرى بعدد الدورات في الدقيقة أثناء ساعات عدم التشغيل (وضع النكسة) مع الحفاظ على مجموعات الضغط الأساسية، مما يقلل بشكل كبير من استخدام الطاقة.
